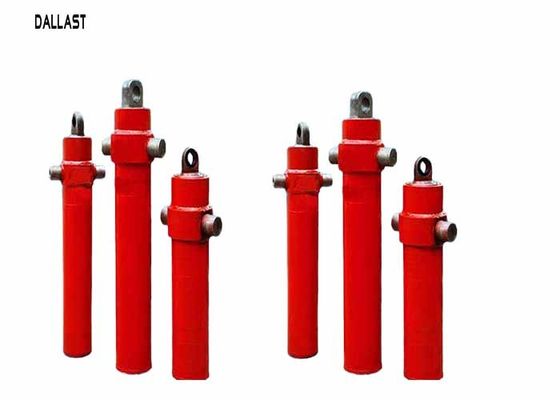

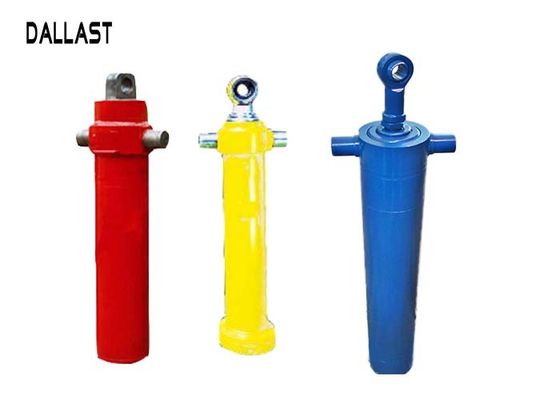

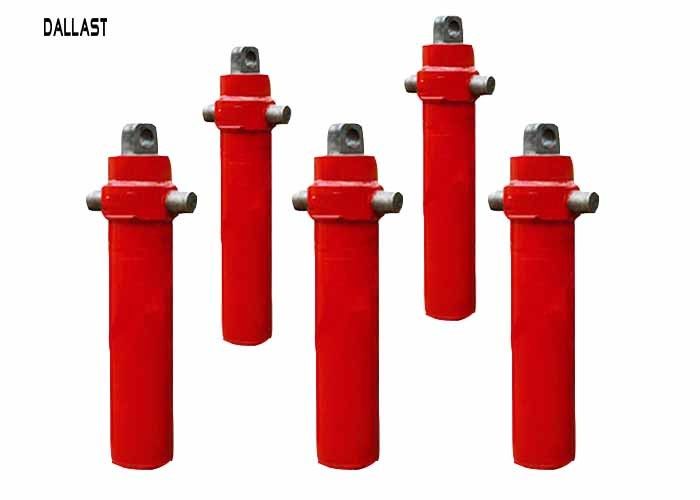

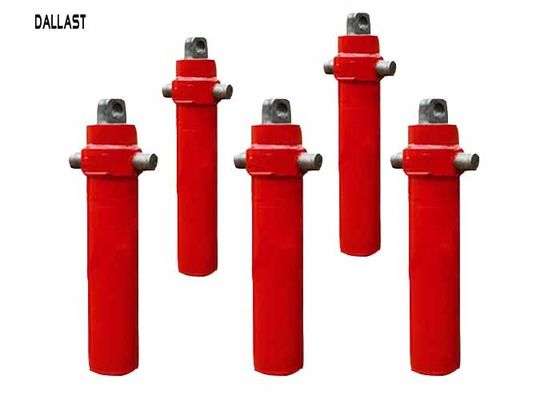

Parte frontal de efecto simple de la etapa multi del cilindro hidráulico del pendiente fijada con el árbol
Características:
Actos en el pistón para empujar la barra de pistón hacia fuera; Opción de los estilos del montaje, del tubo cruzado o del muñón; Etapas plateadas cromo duro.
El número de etapas puede producir, que es limitado solamente por los límites físicos del requisito del cilindro.
La longitud de un cilindro hidráulico es el total del movimiento, el grueso del pistón, el grueso de la parte inferior y cabeza y la longitud de las conexiones.
Manera del montaje:
1. frente y extremo del pendiente;
2. cabeza fijada con el reborde;
3. extremo fijado con el reborde;
4. vertical al tipo del pie del eje;
5. centro fijado con el cambio del péndulo;
6. extremo con el solo pendiente;
7. según su demanda.
|
Introducción de productos:
El cilindro hidráulico de la manga telescópica gradual de efecto simple, movimiento grande, se puede utilizar para los vehículos pesados, los vehículos agrícolas y otros los vehículos inclinando el cilindro de la elevación del cubo.
|
|
| tipo de producto estándar |
tamaño de diámetro interior
(milímetro)
|
tamaño de la barra
(milímetro)
|
presión
(Barra)
|
movimiento
(milímetro)
|
longitud cercana
(milímetro)
|
etapa
|
| 3TG-E150*3830EZ |
150 |
98 |
160 |
3830 |
1635 |
3 |
| 3TG-E150*3360EZ |
150 |
87 |
160 |
3360 |
1370 |
3 |
| 4TG-E150*4400EZ |
150 |
100 |
160 |
4400 |
1390 |
4 |
| 4TG-E180*4595EZ |
180 |
100 |
160 |
4595 |
1500 |
4 |
| 4TG-E180*4595EZ |
180 |
120 |
160 |
4595 |
1480 |
4 |
| Si usted está interesado en nuestros productos, éntrenos en contacto con y envíenos los dibujos: |
|
Los detalles del dibujo están como sigue.
A
1. Tamaño de diámetro interior
2. Longitud de movimiento
3. Diámetro de Rod
4. Tipo del montaje
5. Longitud del montaje
6. Pinte el requisito del color
|
B
Los detalles de la descripción del uso del producto
1. Tipo de la máquina (cargador, cargador del buey, excavador, y etc.)
2. Tipo de la función (alzamiento, oscilación, dirección, y etc.)
3. Tipo de estructura (pistón, telescópicos)
4. Actuación simple o doble
5. Presión de funcionamiento
|
Material:
El acero inoxidable se utiliza en muchos de nuestros diseños para asegurar la corrosión, él no termina la vida del cilindro prematuramente. Muchos hilos del acero inoxidable están cubiertos con una sustancia propietaria para prevenir el hilo que irrita para facilitar la facilidad de la asamblea durante la vida del cilindro, cuando el mantenimiento periódico se requiere por ejemplo el reemplazo del sello.
Garantía:
Ofrecemos 12 meses de garantía.
A partir de la fecha de la entrega en el plazo de 12 meses, nuestra compañía es responsable del reemplazo, repara o vuelve. El usuario es una propulsión del cilindro hidráulico, mejorar la calidad inherente del depósito de gasolina es el propósito de nuestra producción de la fábrica y de la búsqueda de metas.
Los problemas mas comunes al seleccionar un cilindro hidráulico son como sigue:
Dimensión de A. Retract
B. longitud de movimiento (pulgadas/milímetro)
C. tipos del montaje
D. tamaño y tipo del puerto (SAE o NPT)
E. grado de la presión
F. diámetro de diámetro interior
G. detalles del uso
