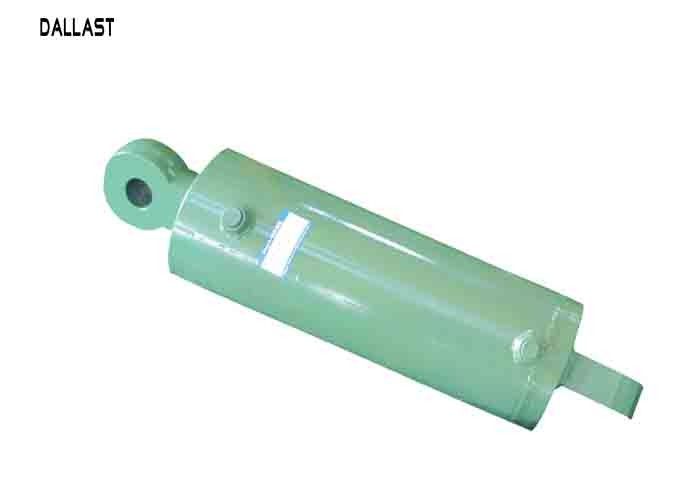

Actuación doble de diámetro interior del pistón del cilindro hidráulico del tamaño del movimiento grande del cortocircuito para resistente
El cilindro hidráulico del cilindro hidráulico HSG de la barra monopistón temporaria doble resistente de la serie, según la función del uso se divide en: el cilindro de dirección, cilindro del auge, cilindro de elevación, cilindro inclinable y cilindro transformista, tiene las características de la diversificación del modo y del dispositivo de conexión del almacenador intermediario etc….
Este diseño utiliza el líquido hidráulico a presión para ampliar y para contraer la barra de pistón. Esto requiere los puertos flúidos en ambos extremos del actuador para que el aceite sea dirigido sobre ambos lados al pistón.
Introducción de los cilindros hidráulicos:
1. sellos: Parker/NOK/Hallite.
2. Rod: Chrome plateó y apagó. Tiene buenas propiedades mecánicas, vida de servicio larga.
3. cilindro: Afilamiento de trabajar a máquina/el agujerear/balanceo.
4. Ballblast para la pintura.
5. plazo de expedición corto.
| Cilindro hidráulico de la serie de HSG |
| modelos |
capacidad
(tonelada)
|
movimiento
(milímetro)
|
diámetro interior
(milímetro)
|
el diámetro de la barra
(milímetro)
|
presión
(MPa)
|
empuje
(KN)
|
tensión
(KN)
|
| HSGK01-160/90E-131 |
3 |
715 |
160 |
90 |
12 |
321,7 |
219,9 |
| HSGL01-100/60E-131 |
34 |
1200 |
100 |
60 |
23 |
125,66 |
87,65 |
| HSGK01-80/50E-131 |
45 |
700 |
80 |
50 |
12 |
101,79 |
70,37 |
| HSGK01-80/50E-131 |
23 |
640 |
80 |
50 |
10 |
101,79 |
70,37 |
| HSGK01-80/50/E-131 |
12 |
550 |
80 |
50 |
11 |
101,79 |
70,73 |
| HSGL01-80/50-131 |
43 |
500 |
80 |
50 |
14 |
80,43 |
54,98 |
| HSGL01-80/50E-131 |
54 |
440 |
80 |
50 |
15 |
80,43 |
43,41 |
| HSGL01-63/35E-131 |
21 |
200 |
63 |
35 |
16 |
50 |
34,5 |
| HSGL01-63/35E-131 |
12 |
300 |
63 |
35 |
17 |
50 |
34,5 |
| HSGL01-50/28E-131 |
32 |
140 |
50 |
28 |
18 |
31,42 |
21,56 |
Uso del cilindro hidráulico de HSG:
Serie del cilindro hidráulico disponible
serie del cilindro del aceite 1.Engineering;
serie del cilindro del aceite 2.Metallurgy;
3. vuelque las series del cilindro del aceite de la paleta;
serie del cilindro del aceite 4.Reaper;
serie del cilindro del aceite 5.Excavator;
6. Levante el cylider de la plataforma.
Características:
1. Muchos estilos del montaje.
2. Varios tamaños de diámetro interior y en movimientos diversos.
3. Los cilindros se diseñan para las presiones de funcionamiento normales o altas.
4. La temperatura de funcionamiento (aceite y ambiente) es -30 a +80 grados de Celsius, pero la unidad no debe ser utilizada cuando se congela el aceite.
5. Una resistencia a las inclemencias del tiempo más fuerte: Los nuevos materiales del uso y las estructuras especiales pueden adaptarse a diverso ambiente de frío a caliente y pueden operación del redondo-reloj.
6. La construcción soldada con autógena rígida, los soportes de acero soldados con autógena de alta resistencia del extremo, la glándula roscada y los sellos de calidad permiten que los cilindros industriales trabajen en condiciones duras.
7. Gama de velocidad: La gama de velocidad de operación (excepto piezas del amortiguador) es menos que 200mm/s. de acuerdo con requisitos de cliente, el fabricante puede también suministrar otras gamas de velocidad.
. Garantía: Ofrecemos 12 meses de garantía.
Control de calidad:
1. agentes secretos de Seiko, asegurar la calidad de la barra de pistón.
2. El producto tiene que pasar con el tratamiento térmico - taladro del diámetro interior - - proceso del coche - nitruración negra de pulido y muchos otros procesos.
3. La compañía aceptó al ayudante de cámara que procesaba diversos tipos y diversos productos de los tamaños, procesando y procesando más citas, recepción para consultar.
Extremidades:
Ofrecemos a OEM, ODM. Si usted necesario, no dude en entrarnos en contacto con por favor y enviarnos los dibujos:
| A. Los detalles del dibujo están como sigue. |
| Tamaño de diámetro interior |
Longitud de movimiento
|
| Diámetro de Rod |
Tipo del montaje
|
1. Frente y extremo del pendiente
|
|
2. Cabeza fijada con el reborde
|
|
3. Extremo fijado con el reborde
|
|
4. Vertical al tipo del pie del eje
|
|
5. Fijo medio con el cambio del péndulo
|
|
6. Extremo con el solo pendiente
|
| Longitud del montaje |
Pinte el requisito del color
|
|
B. Los detalles de la descripción del uso del producto
|
| 1. Tipo de la máquina (cargador, cargador del buey, excavador, y etc.) |
|
2. Tipo de la función (alzamiento, oscilación, dirección, y etc.)
3. Tipo de estructura (pistón, telescópicos)
|
| 4. Actuación simple o doble |
| 5. Presión de funcionamiento |
