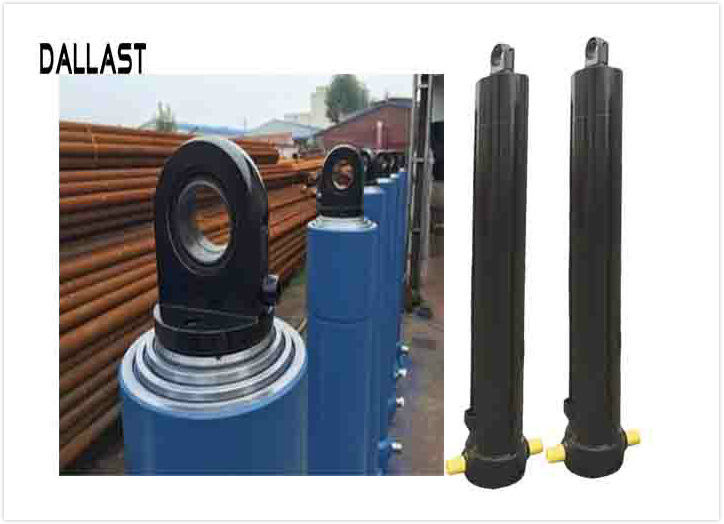

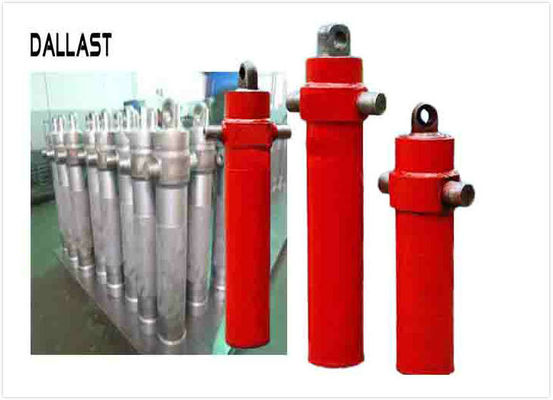

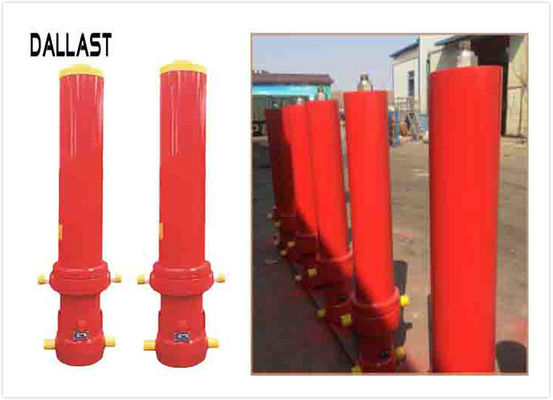

Ariete hydráulico telescópico de encargo, 4 tipo telescópico del FE del cilindro FC de la etapa para el camión
Uso:
Los cilindros telescópicos tienen dos o más barras de pistón en un arreglo coaxial para alcanzar la mayor longitud extendida comparada a la longitud contraída. Una fuerza externa se requiere para volver el cilindro a la posición contraída. Un uso típico para un cilindro de efecto simple es un camión de elevación, donde la carga de la bifurcación aparta el cilindro.
Se puede utilizar en la maquinaria de construcción, dirigiendo la maquinaria, la maquinaria de mina, cerradura del proyecto del recurso hídrico y así sucesivamente.
Características:
Buenos calidad y de poco ruido; el diseño de la manera del aceite perfectamente y puede ahorrar la energía, evita el wast.
Al fabricar los cilindros graduales, el número de etapas puede producir, que es limitado solamente por los límites físicos del requisito del cilindro.
| El FE mecanografía el cilindro hidráulico |
| Modelo no. |
Etapas |
Movimiento
(milímetro) |
Distancia del montaje
(milímetro) |
1ra etapa
diámetro
(milímetro)
|
Funcionamiento
Presión
(MPa)
|
| FE-3-110-3205 |
3 |
3205 |
1449 |
110 |
16 |
| FE-3-110-3460 |
3 |
3460 |
1609 |
110 |
16 |
| FE-3-129-2980 |
3 |
2980 |
1449 |
129 |
16 |
| FE-3-129-3205 |
3 |
3205 |
1609 |
129 |
16 |
| FE-3-149-3460 |
3 |
3460 |
1320 |
149 |
16 |
| FE-3-110-3880 |
3 |
3880 |
1420 |
110 |
16 |
| FE-3-110-4270 |
3 |
4270 |
1520 |
110 |
16 |
| FE-3-110-4280 |
3 |
4280 |
1644 |
110 |
16 |
| FE-4-110-4280 |
4 |
4280 |
1450 |
110 |
16 |
| FE-4-110-5180 |
4 |
5180 |
1644 |
110 |
16 |
| FE-5-169-6830 |
5 |
6380 |
1674 |
169 |
16 |
| FE-5-169-7130 |
5 |
7130 |
1769 |
169 |
16 |
| FE-5-191-6180 |
5 |
6180 |
1527 |
191 |
16 |
| FE-5-191-9030 |
5 |
9030 |
2177 |
191 |
16 |
| FE-6-191-7420 |
5 |
7420 |
1677 |
191 |
16 |
|
Tipo cilindro hidráulico de FC
|
|
| MODELE NINGÚN |
Etapa |
La etapa más grande
Diámetro
|
Movimiento |
El más grande
manga OD
|
Montaje
distancia
|
|
| (milímetro) |
(milímetro) |
(milímetro) |
(milímetro) |
Presión de funcionamiento
(MPa)
|
| FC-3-110-3205 |
3 |
110 |
3205 |
168 |
343 |
16 |
| FC-4-169-4940 |
4 |
169 |
4940 |
244 |
343 |
16 |
| FC-4-169-5180 |
4 |
169 |
5180 |
244 |
343 |
16 |
| FC-4-169-5460 |
4 |
169 |
5460 |
244 |
343 |
16 |
| FC-5-169-5355 |
5 |
169 |
5355 |
244 |
343 |
16 |
| FC-5-169-5780 |
5 |
169 |
5780 |
244 |
343 |
16 |
| FC-5-169-6180 |
5 |
169 |
6180 |
244 |
343 |
16 |
| FC-5-169-6830 |
5 |
169 |
6830 |
244 |
343 |
16 |
| FC-5-169-7130 |
5 |
169 |
7130 |
244 |
343 |
16 |
| FC-5-169-7630 |
5 |
169 |
7630 |
244 |
343 |
16 |
| FC-5-169-8130 |
5 |
169 |
8130 |
244 |
343 |
16 |
| FC-5-169-9030 |
5 |
169 |
9030 |
244 |
343 |
16 |
| FC-5-169-9530 |
5 |
169 |
9530 |
244 |
343 |
16 |
| Diseñado para |
De efecto simple, doble |
| Etapa |
cilindro 3~5stage |
| Tubo interno máximo |
170m m, 180m m, 195m m, 200m m, 210m m, etc |
| Presión de funcionamiento |
16Mpa-35Mpa |
| Inclinar el peso |
13-90Ton |
| Tipo del sello |
Parker, NOK, BUSAK SHAMBAN o como requisito de cliente |
| Pistón Rod |
Chrome o barra de pistón niquelada, de tierra y pulida
Tratamiento técnico: Apagado y moderado. 1.5-1m m, o 1.03m m por milímetro
|
| Tubo |
Tubo retirado a frío de alta resistencia, precisión afilado con piedra para la vida extendida del sello |
| Garantía |
Ofrecemos 12 meses de garantía |
Podemos OEM y ODM, si usted está interesado en nuestro ARIETE hydráulico, no dude en entrarnos en contacto con por favor.
Los dibujos:
Los detalles del dibujo están como sigue.
A
1. Tamaño de diámetro interior
2. Longitud de movimiento
3. Diámetro de Rod
4. Tipo del montaje
5. Longitud del montaje
6. Pinte el requisito del color
B. Los detalles de la descripción del uso del producto
1. Tipo de la máquina (cargador, cargador del buey, excavador, y etc.)
2. Tipo de la función (alzamiento, oscilación, dirección, y etc.)
3. Tipo de estructura (pistón, telescópicos)
4. Actuación simple o doble
5. Presión de funcionamiento
Servicio post-venta:
1. Diversas instrucciones de la operación por ejemplo: los productos examinan y control, instrucción de la operación del control de la inspección de entrada, el por muestreo de la inspección, la instrucción de proceso etc de la operación de la inspección de la calidad
2. Servicio de la preventa y servicio libre de la consulta.
3. El servicio del control de calidad incluye la pre-aceptación, inspección de la salida, inspección de la llegada, inspección de entrega de PDI.
4. El período de garantía se sujeta a la instrucción de la garantía (1 año 2000 horas cualquiera viene primero).
5. El servicio libre de la después-venta durante la garantía refiere a los problemas causados por los problemas de calidad; no el problema de la calidad ocurrió, nosotros cargará la tarifa del mantenimiento según estándar relevante.
6. Centro de servicio por todo el mundo para después de los problemas de las ventas.
